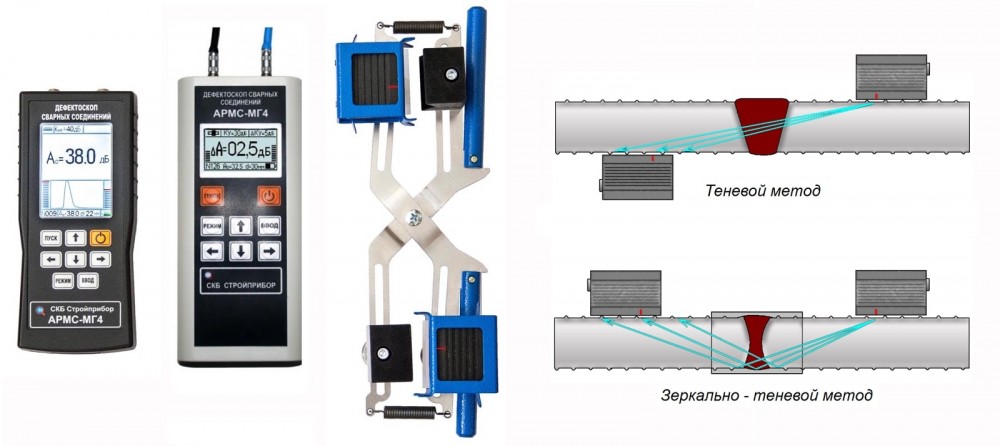

Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.
-
При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
-
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
|
|
||
| АРМС-МГ4 |
АРМС-МГ4 (цветной дисплей) |
|
|
Динамический диапазон приемного тракта дефектоскопа, дБ |
от 0 до 50 |
|
|
Границы линейности динамического диапазона, дБ |
от 15 до 45 |
|
| Диапазон установки коэффициента усиления (с шагом), дБ |
5...75 (1; 5; 10) |
|
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ |
± 1 |
|
| Частота зондирующего импульса, МГц |
2,5 ± 0,2 |
|
|
Номинальное значение угла ввода ПЭП, градус |
65 |
|
|
Габаритные размеры, не более: - электронного блока, мм - механического устройства с датчиками, мм |
175×78×25 300×100×80 |
160×70×25 300×100×80 |
| Электропитание от встроенного Li-Po аккумулятора, напряжение, В |
|
|
|
Потребляемый ток в режиме измерения, мА, не более |
390 | 380 |
| Потребляемый ток в остальных режимах, мА, не более | 94 | 125 |
| Масса дефектоскопа, кг, не более | 2,0 | 1,93 |
| Средний срок службы, лет |
10 |
|
