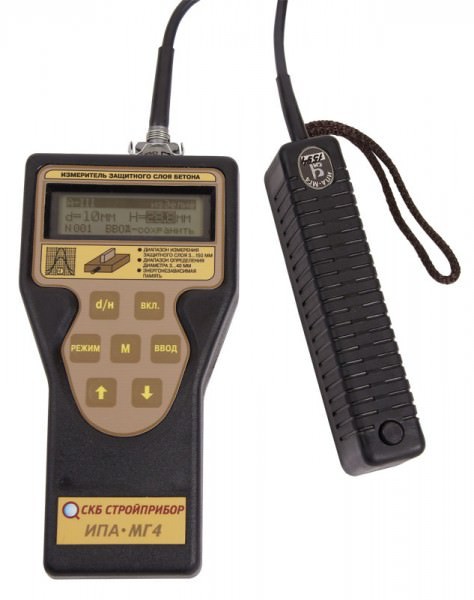

Прибор ИПА-МГ4 используют для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.
-
Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.
-
Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.
-
Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.
Прибор имеет три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
|
|
|
| Контролируемые диаметры арматуры, мм | 3...40 |
|
Диапазон измерения толщины защитного слоя бтона, мм: − при диаметре арматуры 3, 4, 5, 6, 8 мм − при диаметре арматуры 10, 12, 14, 16, 18 мм − при диаметре арматуры 20, 22, 25, 28 мм − при диаметре арматуры 32, 36, 40 мм |
от 5 до 60 от 5 до 90 от 5 до 110 от 5 до 130 |
| Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм |
± (0,05 hзс + 0,5 мм), где hзс - измеряемая толщина защитного слоя бетона, мм |
| Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм | ± 10 |
| Объем памяти результатов измерений | 200 |
| Количество групп индивидуальных градуировочных зависимостей | 9 |
|
Габаритные размеры, мм: - блока электронного - преобразователя |
176×92×32 160×48×35 |
| Масса с преобразователем, кг, не более | 0,8 |
| Средний срок службы измерителя, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 5000 |
