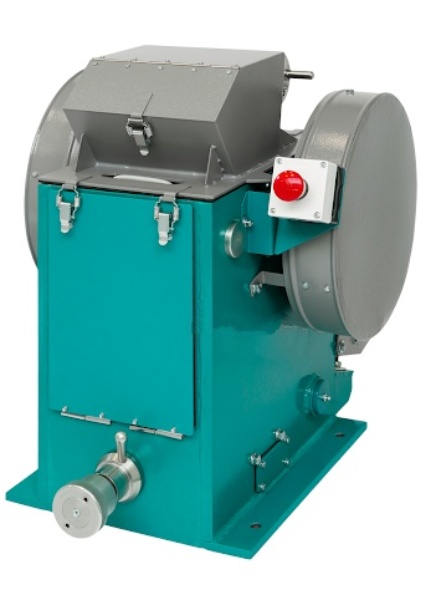

ЩД 10М - щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.
В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание, шатун, электродвигатель с устройством натяжения и устройство регулировки щели.
Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси и фиксируется быстросъемной серьгой, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела. На контргайке регулировочного узла размещена шкала для установки точного зазора между щеками. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.
Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.
В передней и задней стенках корпуса выполнены два окна, предназначенные для очистки внутренних поверхностей дробилки, а также шатуна, основания и рычага. Во время работы дробилки окна закрываются откидными крышками.
Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой, которая фиксируется латчером. При закрытой крышке снижается пыление при работе дробилки и полностью исключается вылет частиц дробимого материала.
В задней части загрузочного бункера и нижней части корпуса выполнено два отверстия, к которым могут быть подсоединены шиберы для подключения системы пылеулавливания. В шибере предусмотрена заслонка для перекрывания потока воздуха и диск с ручкой для регулировки положения заслонки.
На правой стенке корпуса расположен кронштейн, предназначенный для крепления аварийной «Стоп-кнопки» и концевого микровыключателя.
Принцип работы
Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Гладкая верхняя поверхность щек не участвует в работ; средняя - ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления.
Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.
При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.
Продукт дробления (при приобретении опорной тумбы), собирается в приемную емкость, расположенную под зоной разгрузки. Приемная емкость установлена на выкатной тележке.
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
Размер загрузочного окна в зоне дробления, мм |
100х200 |
|
Крупность исходного материала, мм, не более* |
70 |
|
Твердость дробимого материала, не более |
7 ед. по Моосу |
|
Диапазон регулировки разгрузочной щели, мм |
3-25 |
|
Размер частиц продукта дробления при минимальной щели, мм |
90%<2,5 |
|
Производительность, кг/ч, не более* |
500 |
|
Мощность электродвигателя, кВт |
2,2 |
|
Напряжение питания, 50 Гц, В |
380 |
|
Полный / полезный объем приемной емкости, л |
24/16 |
|
Габаритные размеры, мм (Длина х Ширина х Высота / Высота с опорной тумбой и приемной емкостью) |
710х490х620 / 1090 |
|
Масса / Масса с опорной тумбой и приемной емкостью, кг |
285 / 325 |
|
Материал щеки - чугун / сталь |
ЧХ16М2 / 110Г13Л |
|
Модель пульта управления |
МПУ3-04 |
*Зависит от твердости материала и величины разгрузочной щели
