Блок пылеулавливания БПУ

Блоки пылеулавливания используются на промышленных предприятиях, технологический процесс которых сопровождается выбросом пыли. Блок пылеулавливания состоит из рамы, циклона, вентилятора и рукавного фильтра. Несмотря на простую конструкцию оборудования, современные образцы наших блоков пылеулавливания надежны, эффективны и не требуют специального обслуживания. Рама блоков укомплектована колесами, что позволяет подключать установку попеременно к различному оборудованию или осуществлять вытяжку от нескольких видов оборудования одновременно.

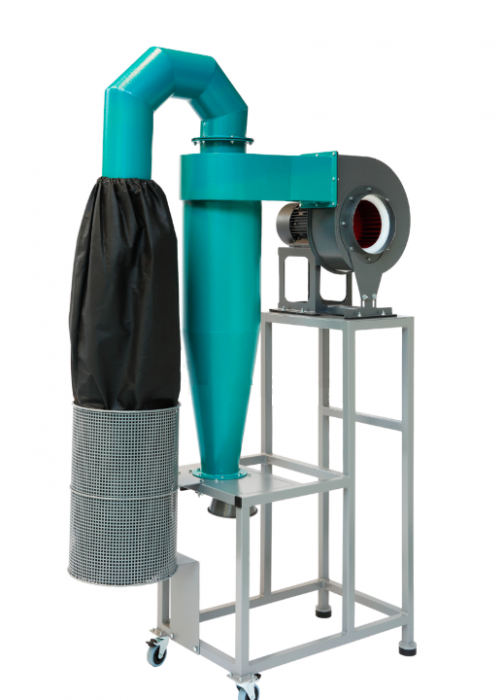

Основными составными частями изделия являются: вентилятор, циклон с шибером, рама и рукавный фильтр. Для перемещения БПУ на раме предусмотрены поворотные ролики, снабженные тормозами. Для применения в качестве местной вытяжки блок пылеулавливания комплектуется вытяжным зонтом с регулировкой его положения. Вытяжной зонт может использоваться для забора воздуха как в зоне загрузки, так и в разгрузочной зоне.

Принцип работы

При запуске вентилятора создается воздушный поток, втягивающий воздух с пылевидной фракцией материала. Поток проходит через шланг, вентилятор и поступает в циклон. Крупные частицы материала осаждаются в циклоне. Из циклона воздушный поток попадает в рукавный фильтр с последующим осаждением пылевидных частиц материала.

Назначение БПУ:

Снижение уровня пыления при дроблении.
Повышение производительности дробления.
Охлаждение камеры дробления.
Пневмотранспортировка материала.
Сепарация материала по крупности.
ЭФФЕКТИВНЯ ОЧИСТКА ВОЗДУХА

Очистка воздушного потока от пылевидной фракции крупнее 15 мкм.

АВТОНОМНОСТЬ СИСТЕМЫ

Блок пылеулавливания БПУ не требует подключения к системе вытяжной вентиляции - очищенный воздух возвращается в помещение.

СЕПАРАЦИЯ МАТЕРИАЛА

Две зоны осаждения частиц материала:

• крупные частицы накапливаются в циклоне и могут периодически разгружаться через шиберную заслонку;
• мелкие частицы накапливаются в сменном рукавном фильтре.

ДВА ТИПА ШЛАНГОВ

К вентилятору БПУ могут подсоединяться шланги двух диаметров:

• Ø 70 мм для Валковой дробилки ДВГ 200х125, Молотковой дробилки МД 2х2, Щековых дробилок ЩД 6М, ЩД 10М и ЩД 15;
• Ø 200 мм для Молотковых дробилок МД 5х2, МД 5х5 и Роторной ножевой мельницы РМ 250.

Прозрачный шланг Ø 200 мм позволяет визуально контролировать количество пылевидной фракции материала.

УДОБСТВО ОБСЛУЖИВАНИЯ

Для перемещения БПУ предусмотрены два поворотных ролика с тормозной системой. Быстрая разборка БПУ обеспечивает удобство его очистки от остатков материала. Дополнительная комплектация шиберными заслонками для регулировки воздушного потока.

Технические характеристики
Расход воздуха, м3/час	400...600
Минимальная крупность улавливаемых частиц, мкм	15
Тип вентилятора	ВЦ14-46
Мощность электродвигателя, кВт	1,5
Напряжение питания, 50 Гц, В	380
Габаритные размеры, мм (Длина х Ширина х Высота / Длина х Ширина х Высота с зонтом)	1130х485х1970 / 1400х1245х2200
Масса / Масса с зонтом, кг	78/98
Материал рукавного фильтра	Фильтр-ткань «Озон-16», спандбонд
Модель пульта управления	МПУ3-03
